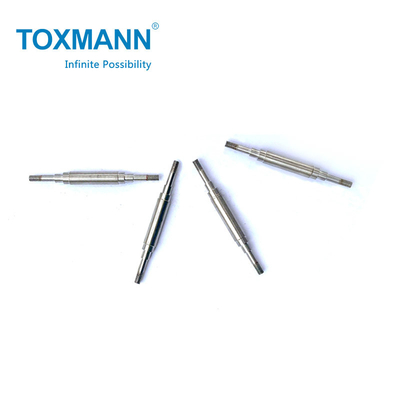

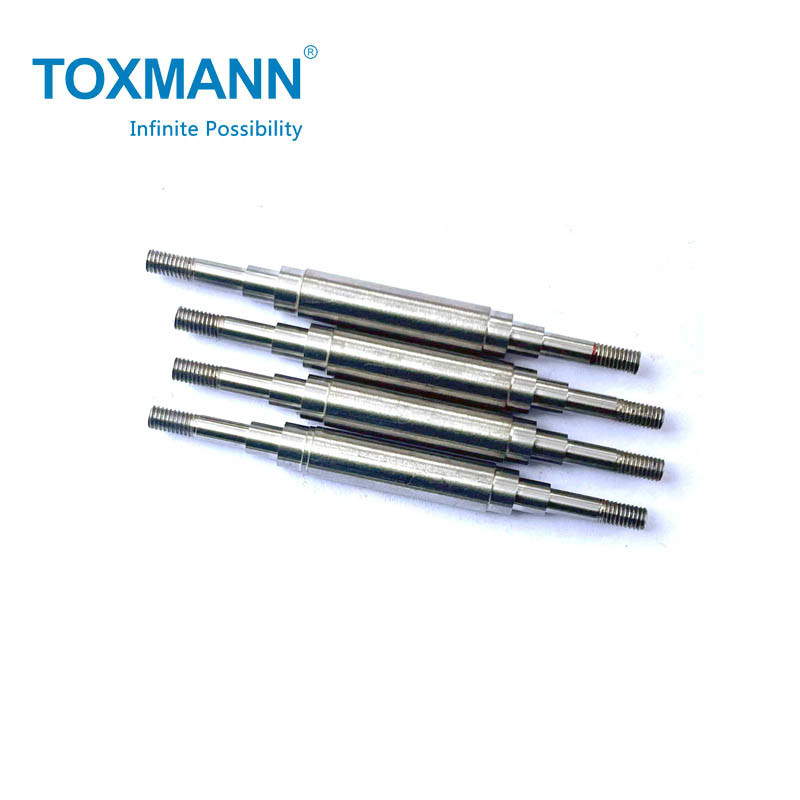

সহনশীলতা 0.02 মিমি শ্যাফ্ট SKD11 কাস্টম সিএনসি লেদ মেশিনিং পার্টস সিএনসি মেটাল পার্টস
কোম্পানির প্রোফাইল-Toxmann.pdf
প্রক্রিয়াকরণ এবং পরিদর্শন মেশিন তালিকা.pdf
সিএনসি নলাকার গ্রাইন্ডিং মেশিনটি প্রক্রিয়াকরণের প্রয়োজনীয়তা অনুসারে প্রাক-প্রোগ্রাম করা হয় এবং নিয়ন্ত্রণ ব্যবস্থা প্রক্রিয়াকরণের জন্য সংখ্যাসূচক তথ্য নির্দেশাবলী জারি করে।এটি প্রধানত নলাকার এবং শঙ্কুযুক্ত বাইরের পৃষ্ঠগুলি নাকাল করার জন্য ব্যবহৃত হয়।
সিএনসি নলাকার গ্রাইন্ডিং মেশিনে সাধারণত সাধারণীকরণ, উচ্চ মাত্রার মডুলারাইজেশন, উচ্চ নির্ভুলতা, উচ্চ অনমনীয়তা, উচ্চ দক্ষতা এবং উচ্চ অভিযোজনযোগ্যতার বৈশিষ্ট্য রয়েছে।
বিভিন্ন ধরণের সিএনসি নলাকার গ্রাইন্ডার অনুসারে, এটি অটোমোবাইল, মোটরসাইকেল, এয়ার কম্প্রেসার, বিয়ারিং, সামরিক শিল্প, বিমান চলাচল এবং মহাকাশের মতো শিল্পে সম্পর্কিত অংশগুলির ব্যাচ প্রক্রিয়াকরণের জন্য উপযুক্ত।
সিএনসি নলাকার গ্রাইন্ডিং মেশিনটি বিছানা, ওয়ার্কটেবল, গ্রাইন্ডিং হুইল ফ্রেম, হেড ফ্রেম, লেজ ফ্রেম এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।
1. বিছানা এবং ওয়ার্কবেঞ্চ
বিছানা বড় গোলাকার গর্ত এবং হাঙ্গর-পাখনার আকৃতির পাঁজর গ্রহণ করে।দীর্ঘমেয়াদী ব্যবহারের পরে, মেশিন টুলের গতিশীল এবং স্ট্যাটিক কঠোরতা উভয়ই ভাল।
কাজের টেবিলটি উপরের এবং নীচের টেবিলে বিভক্ত, যা শঙ্কুযুক্ত পৃষ্ঠকে পিষতে পারে।বিছানার গাইড রেল এবং ওয়ার্কটেবল প্লাস্টিক-লেপা গাইড রেল দিয়ে তৈরি, যার একটি ছোট ঘর্ষণ সহগ রয়েছে।বল স্ক্রু সরানোর জন্য ওয়ার্কটেবলটি সরাসরি সার্ভো মোটর দ্বারা চালিত হয় এবং আন্দোলন স্থিতিশীল এবং নির্ভরযোগ্য।
2. চাকা ফ্রেম নাকাল
নাকাল চাকার রৈখিক গতি 35m/s এর চেয়ে কম, এবং নাকাল দক্ষতা উচ্চ।নাকাল মাথার ভারবহন একটি বড় মোড়ানো কোণ সহ একটি তিন-টাইল গতিশীল চাপ ভারবহন, এবং ঘূর্ণন নির্ভুলতা উচ্চ।গ্রাইন্ডিং হুইল ফ্রেমের গতিবিধি (এক্স দিক) সরাসরি সার্ভো মোটর এবং বল স্ক্রু দ্বারা চালিত হয় এবং সর্বনিম্ন রেজোলিউশন হল 0.0005 মিমি।
3. হেড ফ্রেম
হেড ফ্রেম ডায়ালের ঘূর্ণন কপিকল চালানোর জন্য মোটরের ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ দ্বারা চালিত হয় এবং ডায়ালটি ঘোরে।ডায়ালের গতি 40-500r/মিনিট স্টেপলেস পরিবর্তনশীল গতি, যাতে বিভিন্ন ব্যাস, বিভিন্ন উপকরণ এবং বিভিন্ন প্রয়োজনীয়তার সাথে ওয়ার্কপিস নাকালের সাথে খাপ খাইয়ে নেওয়া যায়।
4. CNC বক্স এবং বৈদ্যুতিক ক্যাবিনেট
LCD ডিসপ্লে, মেশিন অপারেশন বোতাম, 1um লেভেল ব্যান্ড ক্ষতিপূরণ সুইচ, ম্যানুয়াল পালস জেনারেটর ইত্যাদি সহ একটি স্বাধীন CNC অপারেশন বক্স রয়েছে।
5. শেষ পৃষ্ঠ পরিমাপ যন্ত্র এবং রেডিয়াল পরিমাপ যন্ত্র
যখন সিএনসি নলাকার গ্রাইন্ডিং মেশিনে রেডিয়াল পরিমাপের যন্ত্র থাকে, তখন পরিমাপ করা মানটি স্বয়ংক্রিয়ভাবে সিএনসি সিস্টেমে ইনপুট হয় এবং সিএনসি সিস্টেম এক্স-ডিরেকশন সার্ভো মোটরকে ঘোরানোর জন্য একটি সংকেত পাঠায়, বল স্ক্রুটিকে একটি নির্দিষ্ট অবস্থানে চালিত করে এবং নাকাল workpiece আকার stably প্রয়োজনীয়তা পূরণ করুন.অবস্থান, ব্যাচ নাকাল workpiece আকার বিচ্ছুরণ কম 0.003mm.
পণ্যের তথ্য:
|
মনুফ্যাক্টর
|
টক্সম্যান হাই-টেক কোং, লিমিটেড
|
|
পণ্যের নাম
|
পরিণত নাকাল খাদ
|
|
কাঁচামাল
|
SKD11
|
|
ডিজাইন টুলস
|
UG, ProE, Auto CAD, Solidworks, ইত্যাদি
|
| নিকটতম সহনশীলতা |
0.02 মিমি |
| রুক্ষতা |
RA0.8 |
| অক্ষীয়তা |
0.02 মিমি |
|
পৃষ্ঠ সমাপ্তি
|
ক্রোমিয়াম কলাই বা কাস্টমাইজড
|
|
মান নিয়ন্ত্রণ
|
হার্ডনেস টেস্টার, আলটিমিটার, মাইক্রোমিটার ক্যালিপার
|
|
প্রক্রিয়াকরণ মেশিন
|
সিএনসি লেদ, ওডি গ্রাইন্ডার, মিলিং মেশিন
|
|
অন্যান্য পরিষেবা
|
ODM এবং OEM, কাস্টমাইজড স্পেসিফিকেশন, এক থেকে এক যোগাযোগ
|
|
অর্ডার প্রক্রিয়া
|
গ্রাহকের অনুসন্ধান (2D বা 3D অঙ্কন প্রদান করুন)→ Toxmann কোট এবং লিড টাইম প্রদান করে→ গ্রাহকের দ্বারা প্রকাশিত অর্ডার→ 50% উন্নত
পেমেন্ট→ উৎপাদনের ব্যবস্থা করুন→QC পাস→ প্যাকিং এবং শিপিং ব্যালেন্স পেমেন্ট পাওয়ার পর।
|
সাম্প্রতিক বছরগুলিতে, আমরা অনেক উচ্চ-নির্ভুল প্রক্রিয়াকরণ মেশিন এবং পরিদর্শন যন্ত্র চালু করেছি।যেমন:
প্রক্রিয়াকরণ মেশিন:মেশিনিং সেন্টার, এনসি লেদ, ওয়্যার-কাটিং মেশিন এবং মিরর স্পার্ক মেশিন, অপটিক্যাল গ্রাইন্ডিং মেশিন এবং এনসি গ্রাইন্ডার।
পরিদর্শন যন্ত্র:সমন্বয়কারী মেজারিং মেশিন, কোয়াড্রেটিক এলিমেন্টস, প্রজেক্টর এবং অ্যালটিমিটার, রকওয়েল হার্ডনেস টেস্টার।
আমাদের ডিভাইস সর্বোচ্চ আন্তর্জাতিক মান অনুযায়ী সজ্জিত করা হয়.সম্পূর্ণ প্রক্রিয়াকরণ এবং পরিদর্শন সরঞ্জাম প্লাস সেরা মানের-মন গ্রাহকদের জন্য চমৎকার গুণমান এবং পরিষেবার জন্য আমাদের গ্যারান্টি।
টক্সম্যান দুটি সিএনসি লেদ ওয়ার্কশপ:
টক্সম্যান সিএনসি পরিণত অংশগুলির সুবিধা:
1. সঠিকতা মেটাতে প্রক্রিয়া করার জন্য উচ্চ-শেষ মেশিন ব্যবহার করা।
2. ইন্টিগ্রেটেড পরিদর্শন যন্ত্র শিপিং আগে গুণমান গ্যারান্টি.
3. কাঁচামাল এবং তাপ চিকিত্সা সেরা প্রস্তুতকারকদের দ্বারা সরবরাহ করা হয়, যেমন ASSAB, TOKAI, ইত্যাদি।
4. প্রতিটি অর্ডারের জন্য সবচেয়ে প্রতিযোগিতামূলক মূল্য।
আমাদের সেবা:
1.উপাদান রিপোর্ট এবং তাপ চিকিত্সা রিপোর্ট সঙ্গে শিপিং
2.QC রিপোর্ট সঙ্গে শিপিং
3.যে কোন সময় আমাদের কারখানা পরিদর্শন স্বাগত জানাই
4.নমুনা বিনামূল্যে, MOQ ছাড়া
মূল মান এবং কোম্পানি সংস্কৃতি
ব্যবসা দর্শন:
1. গুণমান হল একটি এন্টারপ্রাইজের আত্মা।
2. প্রতিযোগিতামূলক মূল্য আমাদের সুবিধা.
3. উত্সাহী সেবা আমাদের নীতি.
4. উদ্ভাবন আমাদের চিরন্তন সাধনা
গুণমানের উদ্দেশ্য:
1. নমুনা গ্রহণের হার 100% পৌঁছেছে।
2. সমাপ্ত পণ্যের যোগ্য হার 100% পৌঁছেছে
3. সময়নিষ্ঠ প্রসবের হার 100% ছুঁয়েছে
আমাদের লক্ষ্য:
1. ব্যবস্থাপনাকে শক্তিশালী করুন এবং ক্রমাগত গ্রাহক, বিনিয়োগকারী, সরবরাহকারী এবং কর্মচারীদের সন্তুষ্টি বাড়ান।
2. উদ্ভাবনের ক্ষমতা বাড়ান এবং টেকসই উন্নয়নে অবদান রাখুন।
কেন আমাদের নির্বাচন করেছে?
1. সেরা পণ্যের গুণমান এবং সবচেয়ে প্রতিযোগিতামূলক মূল্য।
2. অভিজ্ঞ টেকনিশিয়ান উৎপাদনে রয়েছে।
3. উচ্চ শেষ প্রক্রিয়াকরণ মেশিন এবং পরিদর্শন যন্ত্র.
4. কাস্টমাইজড ডিজাইন এবং উত্পাদন.
5. চমৎকার প্রাক-বিক্রয় এবং পরে-বিক্রয় পরিষেবা।
টক্সম্যানমোট 120 জন কর্মচারী নিয়ে 2009 সালে প্রতিষ্ঠিত মেশিনযুক্ত যন্ত্রাংশ এবং ছাঁচের অংশগুলির একটি পেশাদার প্রস্তুতকারক।আমরা যথাক্রমে শেনজেন এবং ডংগুয়ান, চীনে বিভিন্ন শিল্প এবং পণ্য বৈচিত্র্যের চাহিদা মেটাতে মেশিনযুক্ত যন্ত্রাংশ এবং ছাঁচের অংশ দুটি কারখানা স্থাপন করেছি।আমাদের পণ্য উত্তর আমেরিকা, ইউরোপ, দক্ষিণ-পূর্ব এশিয়া এবং বিশ্বের অন্যান্য অংশে রপ্তানি করা হয়।ইতিমধ্যে, আমাদের পণ্যগুলি বিভিন্ন ক্ষেত্রে জড়িত যেমন অটোমেশন সরঞ্জাম শিল্প, ছাঁচ শিল্প, অটোমোবাইল শিল্প, চিকিৎসা শিল্প, হোম অ্যাপ্লায়েন্স, সামরিক শিল্প, যোগাযোগ শিল্প এবং প্রসাধনী শিল্প ইত্যাদি।
FAQ:
প্রশ্ন 1: SKD11 এবং D2 এর মধ্যে পার্থক্য কী?
উত্তর: SKD11 হল জাপানের শিল্প মন্ত্রণালয়ের সাধারণ নাম।D2 উপাদান হল আমেরিকান ছাঁচ ইস্পাত গ্রেড, এবং খাদ রচনা হল Cr12Mo1V1।যাইহোক, চীনে উত্পাদিত SKD11 খাদের সংমিশ্রণ D2 উপাদানের মান থেকে কম।উচ্চ তাপমাত্রা নরম করার প্রতিরোধের ভিন্ন।
প্রশ্ন 2: SKD11 কি উপাদান?
উত্তর: SKD11 হল টুল স্টিল, ডাই স্টিল এবং উচ্চ কার্বন ইস্পাত যা উচ্চ কঠোরতা, শক্তি এবং পরিধান প্রতিরোধের অধিকারী।তার পৃষ্ঠ অবিকল grinded হয়.এটি প্রায়ই স্ট্যাম্পিং ডাইস, প্লাস্টিকের ছাঁচ ইত্যাদির জন্য ব্যবহৃত হয়।
প্রশ্ন 3: SKD11 কিসের সমতুল্য?
A: সমতুল্য গ্রেড: GB Cr12MoV, JIS SKD11, AISI/SAE D3, DIN 2X165CrMoV12।SKD11 হল টুল স্টিল, ডাই স্টিল এবং উচ্চ কার্বন ইস্পাত যা উচ্চ কঠোরতা, শক্তি এবং পরিধান প্রতিরোধের অধিকারী।তার পৃষ্ঠ অবিকল grinded হয়.এটি প্রায়ই স্ট্যাম্পিং ডাইস, প্লাস্টিকের ছাঁচ ইত্যাদির জন্য ব্যবহৃত হয়।
Q4: SKD11 যান্ত্রিক বৈশিষ্ট্য?আমি
|
যান্ত্রিক বৈশিষ্ট্য
|
মেট্রিক
|
ইম্পেরিয়াল
|
|
কঠোরতা, ভিকারস
|
748
|
748
|
|
Izod প্রভাব অনুপস্থিত
|
77.0 জে
|
56.8 ফুট-পাউন্ড
|
|
পয়সন এর অনুপাত
|
০.২৭-০.৩০
|
০.২৭-০.৩০
|
|
ইলাস্টিক মডুলাস
|
190-210 জিপিএ
|
27557-30457 ksi
|
